Chapitre 2
Enquête à la maison : le vocabulaire et les schémas de l'électricité
1 La mission
Cette fois, c'est vous qui cherchez seuls, chez vous. En classe, vous avez déjà vu les grandeurs U, I et R avec la jauge de carburant. Ici : les mots qui manquent, les symboles normalisés d'un circuit, et un premier schéma à dessiner sans modèle fourni. On corrige et on va plus loin ensemble au prochain cours — apporte ta fiche complète, avec tes sources notées.
2 Rappel éclair

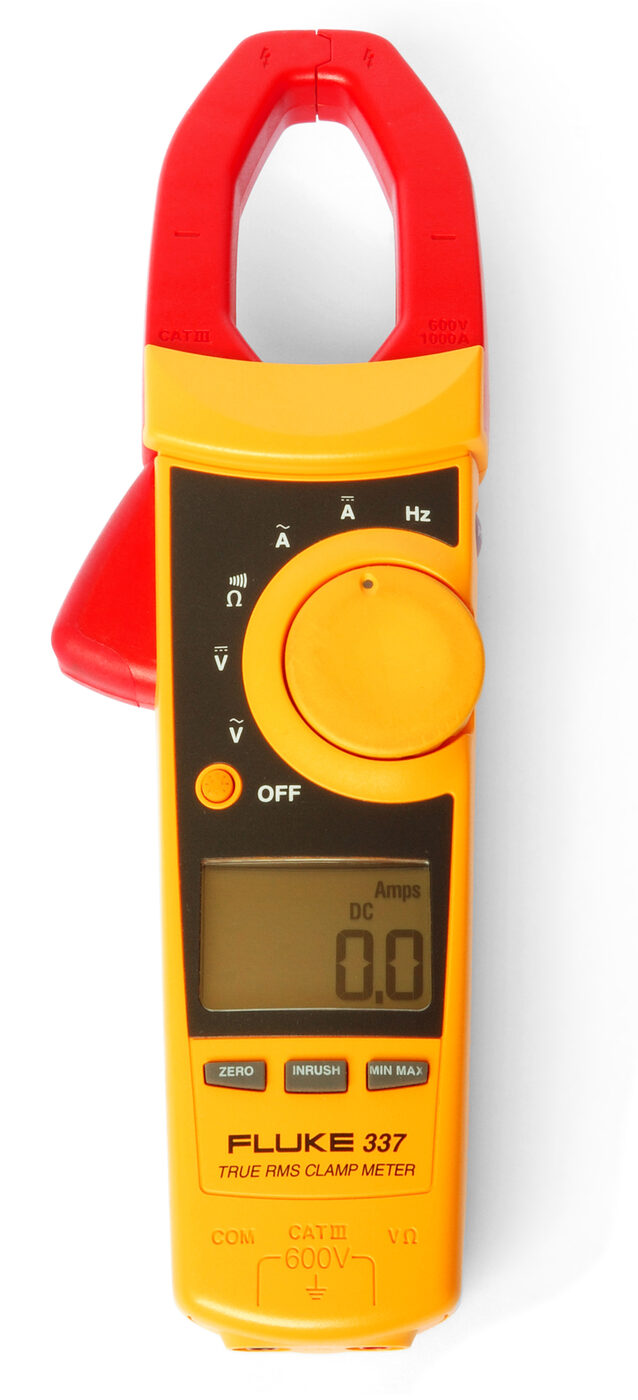

Sans chercher, juste avec ta mémoire du dernier cours : avec quelle unité et quel appareil mesure-t-on la tension ? L'intensité ? Comment se branche chacun de ces deux appareils ? Quelle est l'unité de la résistance, et son symbole ? Comment s'écrit la loi d'Ohm ?
3 Nouveau lexique à rechercher
Cherche la définition de chacun de ces mots, dans tes mots, et note ta source : un dipôle, un générateur, un récepteur, un nœud, une maille, un schéma normalisé, une plaque signalétique, un dipôle ohmique, une tension continue, une tension alternative.
4 Les symboles normalisés
Cherche et dessine le symbole normalisé de chacun de ces composants : générateur (pile), lampe, résistance, interrupteur ouvert, ampèremètre, voltmètre.
5 Premier schéma : à dessiner sans modèle
Un générateur alimente une lampe. Un interrupteur permet de l'allumer ou de l'éteindre. Un ampèremètre mesure l'intensité qui la traverse, un voltmètre la tension à ses bornes. Dessine ce schéma normalisé complet, avec les symboles trouvés à l'étape précédente et les flèches du sens du courant (I) et de la tension (U).
6 Deuxième schéma : côté atelier
Dans un circuit avec un générateur, un interrupteur et une résistance, on veut mesurer en même temps la tension aux bornes de la résistance et l'intensité qui la traverse. Dessine ce schéma normalisé, sans modèle, avec les flèches U et I.
7 Continu ou alternatif ?

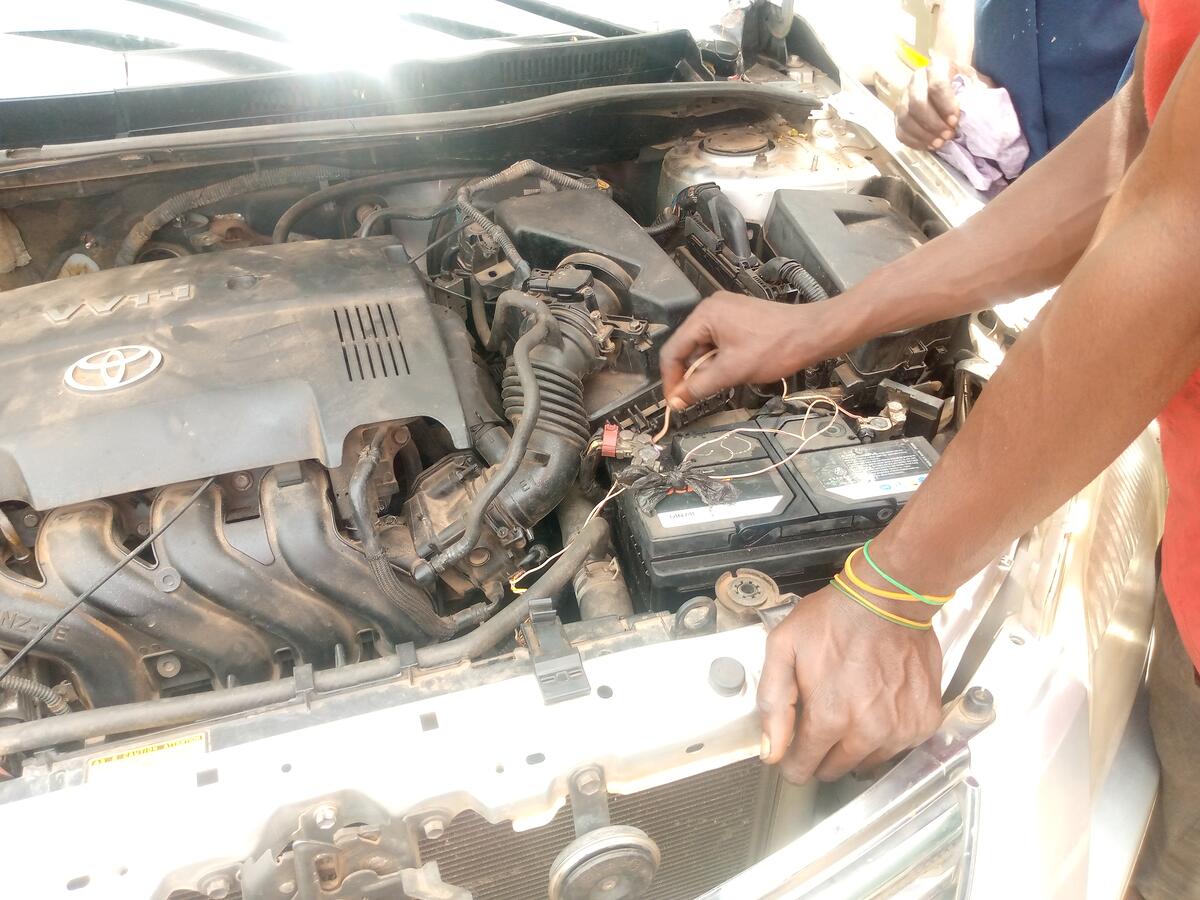

Cherche les réponses : qu'est-ce qu'une tension continue ? une tension alternative ? La batterie d'un véhicule (12 V) est-elle continue ou alternative ? Le secteur en France (les prises de courant à la maison) est-il continu ou alternatif — quelle valeur, en volts, quelle fréquence, en hertz ?
Trace écrite
Un dipôle est un composant à deux bornes ; un générateur impose la tension, un récepteur la consomme. Un nœud est un point où plusieurs fils se rejoignent, une maille un parcours fermé du circuit. Chaque composant a un symbole normalisé : générateur, lampe, résistance, interrupteur, ampèremètre (rond + A, branché en série), voltmètre (rond + V, branché en dérivation).
La batterie d'un véhicule délivre une tension continue (12 V) ; le secteur en France est alternatif, 230 V efficaces, 50 Hz.
Communiquer
Explique comment tu as trouvé la lampe en panne sans démonter le faisceau.
